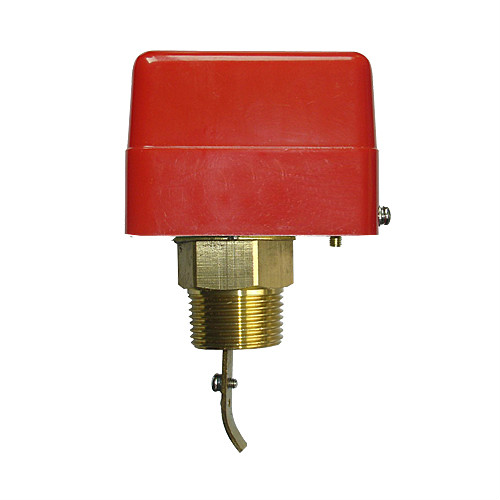

靶式葉片式水流開關
適用介質：
用于測量流經管道的液體流動狀態。如：水、乙烯、乙二醇等對銅無腐蝕作用的液體。
產品特點：
- 1、可靠性高，使用壽命長；
- 2、設定值范圍可調；
- 3、溫度范圍寬，承壓高。
葉片式水流開關是利用液體的流動帶動葉片偏移，來測試液體是否處于流動狀態。當液體沒有流動時，葉片處于自然狀態；當液體流動時，液體的沖擊力帶動葉片偏移，通過傳動軸帶動微動開關動作，輸出接點信號。
|
類 型 |
參 數 |
|
使用壓力 |
1000KPa |
|
最大壓力 |
17500KPa |
|
絕緣電阻 |
Over 100M,DC500VM |
|
觸點壽命 |
1000K 次 |
|
流體溫度 |
Max 100℃ |
|
連接 |
DN25和以上口徑最大到300mm |
|
重量 |
0.7kg |
|
（葉片式水流開關）選型 |
（葉片式水流開關）說明 |
||||
|
BL-LSFS- |
-□ |
/□ |
/□ |
/□ |
|
|
儀表類型 |
A1 |
|
|
|
插入式 |
|
A2 |
管道式 |
||||
|
公稱通徑 |
15 |
DN 15mm |
|||
|
20 |
|
DN 20mm |
|||
|
25 |
|
DN 25mm |
|||
|
32 |
|
DN 32mm |
|||
|
40 |
|
DN 40mm |
|||
|
50 |
|
DN 50mm |
|||
|
65 |
|
DN 65mm |
|||
|
80 |
|
DN 80mm |
|||
|
100 |
|
DN 100mm |
|||
|
125 |
|
DN 125mm |
|||
|
150 |
|
DN 150mm |
|||
|
連接方式 |
N |
螺紋連接（接口為外螺紋 G1/2″--G1″） |
|||
|
F |
法蘭連接 |
||||
|
接液材質 |
H |
黃銅 |
|||
|
B |
不銹鋼 |
||||
